FST 등급 부품을 빠르고 비용 효율적으로 소량·다품종 생산하려는 제조업체에게 가장 높은 표준을 충족하면서도 실행 가능한 대안을 제공해 드립니다. Stratasys Origin One DLP 3D 프린터와 Henkel Loctite® 3D 3955 FST를 사용한 3D 프린팅이 혁신적인 이유를 알아보십시오.
3D 프린팅을 활용하면 최종 사용 부품의 성능과 유사한 기능적 원형 제작도, 최종 부품의 소량·다품종 생산도 시간이 오래 소요되며 비용이 많이 드는 툴링 없이 가능합니다. DLP와 같은 고품질의 신속한 수지 기술이 도입됨에 따라, 이 새로운 제조 방법을 더 많은 분야에서 경제성을 고려해도 채택이 가능해졌습니다.
채택을 제한하던 요소는 최근까지만 해도 고성능 소재의 낮은 가용성이었습니다. UL 인증 부품 생산을 위한 FST 등급 소재가 그 예시입니다. 이제는 모두 지난 이야기가 되었습니다.
Stratasys Origin® One P3™ DLP 프린터와 Loctite 3D 3955 FST 소재를 함께 사용하면 고온 저항, 극도로 높은 정확도, 우수한 표면 마감 및 UL Blue Card 인증과 항공우주 FST 표준을 충족하는 FST 등급 부품을 반복 생산할 수 있습니다. 제한이 더 큰 난연 등급 또한 뛰어넘습니다.
DLP 3D 프린팅 기술의 혁신인 당사의 P3™ 기술은 뛰어난 정확도, 일관성, 세부도 및 기계적 특성을 보장합니다.
Origin® One을 사용하면 높은 처리량과 동급 최고 수준 반복성을 기반으로 생산량을 늘리고, 시장 출시 시간을 단축하며, 수요 변화에 쉽게 대응할 수 있습니다.
시장에는 다른 DLP 또는 수지 프린터가 출시되어 있습니다. 그러나 Origin® One이 독보적인 이유는 명확합니다. 단순히 신뢰성, 세련된 디자인, 직관적인 소프트웨어 때문만이 아닙니다. 이러한 요소 또한 훌륭한 것이며, 당사 모든 프린터에 포함되지만, 엔지니어가 Origin One을 선택하는 이유는 아닙니다.
Origin® One이 독보적인 이유는 60°C에서도 인쇄가 가능한 유일한 3D 프린터이기 때문입니다. Loctite® 3D 3955 FST와 같은 고성능 수지를 안정적으로 사용할 수 있다는 의미입니다.
이 하나의 주요 기능이야말로 인증된 부품과 그렇지 않은 부품을 가르는 차이이자,
단순히 미적인 원형으로만 사용할 수 있는 부품과 최종 제품에 사용할 수 있는 부품을 가르는 차이이며,
구상이 실제 성능 테스트를 모두 통과할 것임을 알고 있는 것과 단순히 통과하기를 바라는 것의 차이입니다.
3D 프린팅 부품 또는 최종 제품의 UL 인증을 목표로 하는 제조업체는 소재뿐 아니라 소재가 인증된 3D 프린터도 고려해야 합니다.
인증된 소재를 미인증 프린터에서 사용해 부품을 생산하면 UL 인증을 받을 수 없습니다. 이는 프린터의 성능, 설정, 기능이 안전과 UL 표준 충족을 포함한 인쇄 부품의 최종 특성에 영향을 줄 수 있기 때문입니다.

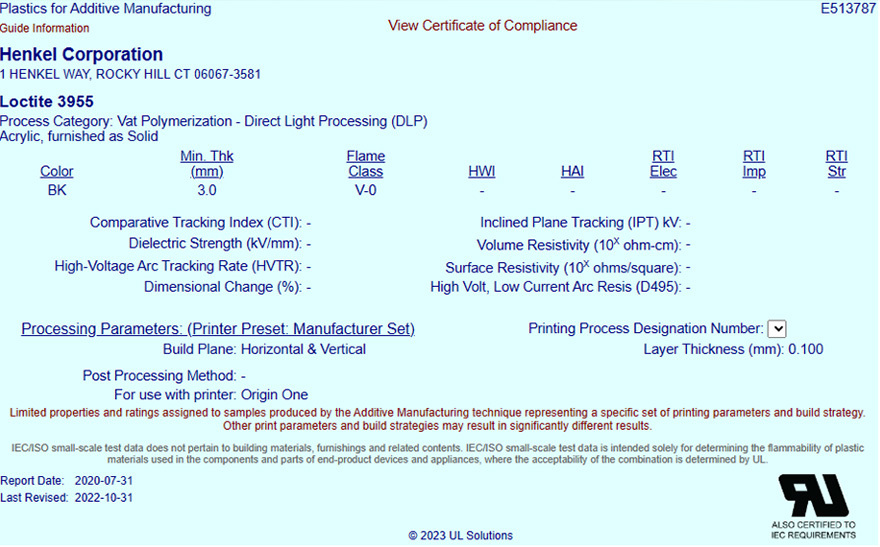

Loctite® 3955 FST는 Origin One 프린터에서 사용이 가능하다는 UL의 Blue Card® 인증을 받았습니다. Origin® One에서 인쇄한 Loctite® 3D 3955 FST 소재는 10초 동안 진행되는 2회의 수직 연소 가연성 테스트 및 FST 표준(AirBus AITM2-0002, AITM2-0007, AITM3-0005)을 통과합니다. 추가 소재 테스트는 필요하지 않습니다. 이를 통해 구성 요소 또는 최종 제품을 UL에 빠르고 간단하며 저렴하게 등록할 수 있습니다.

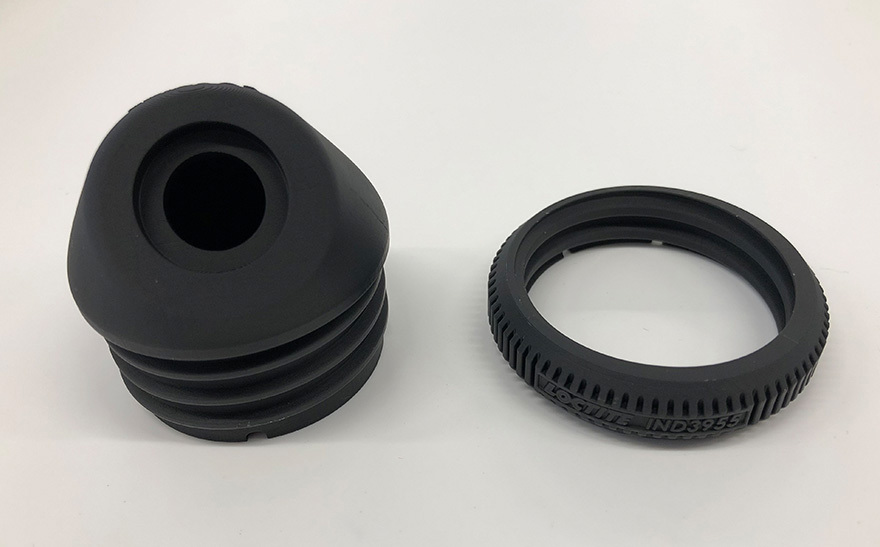

Loctite® 3D 3955 FST는 항공우주, 자동차, 산업 및 소비자 산업의 엄격한 안전 요구 사항을 충족하는 Henkel의 혁신적인 무할로겐 난연성 소재입니다.
UL 94 V-0 인증을 받은 포토폴리머는 내화학성이 뛰어나며, 열변형온도(HDT)가 극도로 높아 가혹한 환경에서도 변형이 거의 없습니다. 굴곡 및 인장 물리적 특성이 우수한 소재로, 기준치가 아주 높습니다.
3955 FST는 무할로겐 및 FST 인증을 받았습니다.
3955 FST는 우수한 내화학성을 자랑합니다.
3955 FST 낮은 기체 방출 인증을 받았습니다.
3955 FST는 80°C로 예열하고 60°C에서 인쇄가 가능합니다.
3995 FST는 UL94 V-0 가연성 등급을 받았으며, 최대 300°C까지 변형되지 않습니다.
3955 FST는 가열 챔버가 있는 DLP 프린터에서 최적의 인쇄 성능을 산출하도록 제조되었으며, LCD 프린터에는 권장되지 않습니다.
Origin One은 완전 가열 빌드 챔버와 가열 유리 인터페이스를 갖추고 있으며, 60°C까지 가열됩니다. 이는 소재를 필요한 온도로 가열하여 성능 및 품질 문제를 방지하는 데 필수적입니다.
Origin One의 특수 공압 분리 기술을 통해 경화층을 쉽게 분리할 수 있어, 인쇄 중 변형이 방지되며 지지대의 필요성이 감소합니다.
Origin One은 고품질 프로젝터와 정밀 리니어 드라이브가 탑재되어 반복 가능하며 정확도 높은 인쇄를 보장합니다.
FST 구성 요소에 대한 특정 수지 소재의 적합성과 3D 프린터 가용성은 분야별 요구 사항, 산업 표준 및 인증에 따라 달라질 수 있습니다. 철저한 연구, 소재 및 프린터 제조업체와의 협의, 적합한 테스트 및 검증을 수행하는 것은 소재와 프린터의 조합이 필수적인 화재 안전 및 규제 요건을 충족하는지 확인하는 데 있어 핵심적인 단계입니다.

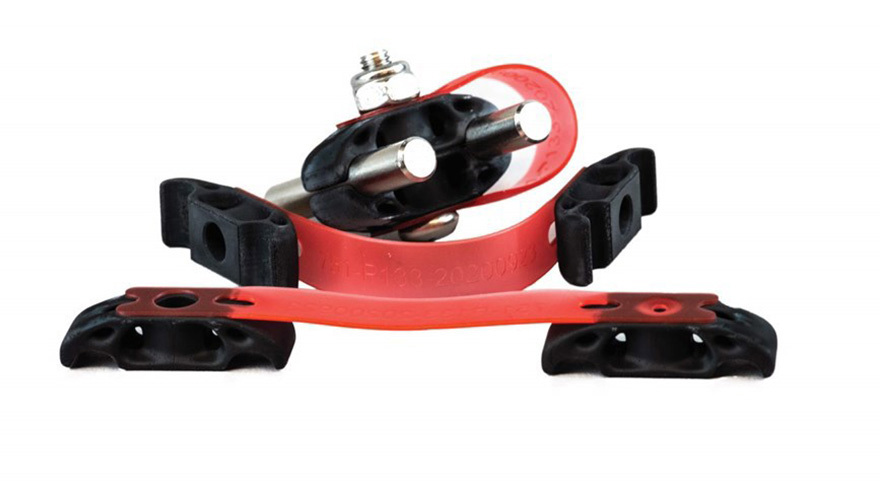

Stress Engineering Services와 nTopology는 Loctite® 3D 3955 FST를 사용하여 Stratasys Origin One에서 인쇄했으며, F-16 항공기에 최적화된 유압 라인 클램프로 미 공군 혁신 대회에서 1위를 차지했습니다.
단 2주에 걸친 일일 설계 반복, 원형 제작, 교체 설계 테스트를 통해 팀은 엄격한 내공성 요구 사항을 충족하면서도 무게는 가볍고 제조 효율성이 더 높은 새로운 3D 프린팅 부품을 완성했습니다.

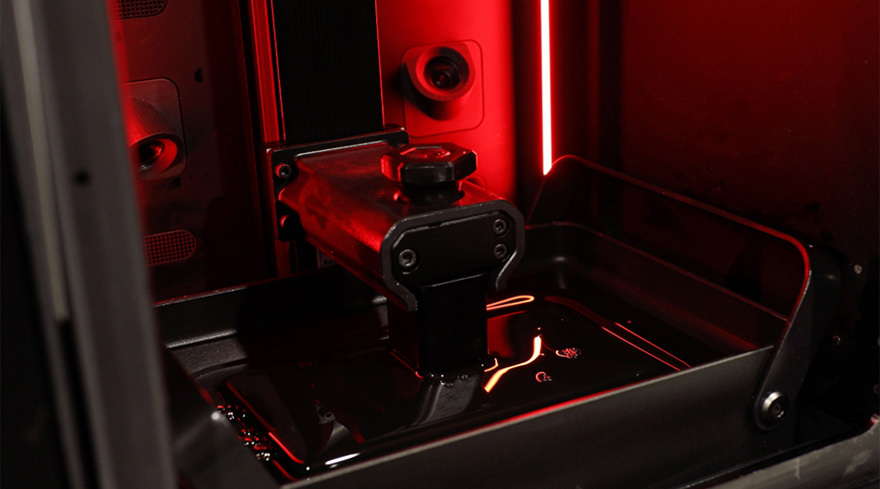

이 경우 Origin One은 54분 동안 24개의 클램프 반쪽을 생산할 수 있었습니다. 하루에 1,296개의 클램프 반쪽이 단 하나의 프린터로 인쇄되었으며, 인쇄된 물량의 후처리는 약 20분 만에 완료되었습니다.
